Описание
Оригинальное описание Микроскоп медицинский Биомед 4 с сайта medmebel.ru.

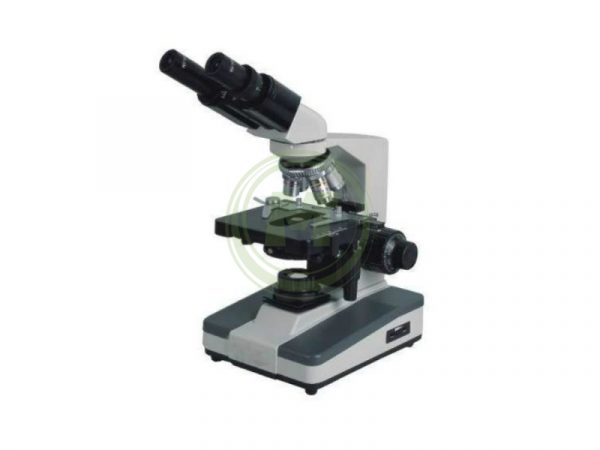

Микроскоп медицинский Биомед-4
Биомед-4 — надежный лабораторный микроскоп с бинокулярной визуальной насадкой, рассчитанный на наблюдение препаратов в проходящем свете в светлом поле. Конструкция ориентирована на интенсивную ежедневную эксплуатацию: учебные аудитории, клинико-диагностические подразделения, лаборатории СЭС, а также биологические и экологические станции. Модель уверенно закрывает рутинные задачи, сохраняя при этом точность оптики и предсказуемость настроек.
Прибор поддерживает методы светлого и темного поля в проходящем свете, что позволяет работать с окрашенными и неокрашенными объектами — мазками, срезами, тонкими пленками. Микроскоп одинаково востребован в медицине, биологии, ботанике, химии и смежных дисциплинах, где необходимы корректная цветопередача, устойчивое изображение и удобство длительных наблюдений.
Ключевые особенности конструкции
Оптическая система рассчитана на «бесконечность» с использованием объективов стандарта DIN и парфокальной высотой 45 мм. В комплект входят ахроматические объективы с увеличенной апертурой для 4×, 10× и 40×, что повышает контраст и разрешающую способность на базовых увеличениях. Револьверный механизм повернут «от наблюдателя», благодаря чему актуальный в работе объектив всегда виден, а над столиком освобождается рабочее пространство — удобнее вводить препарат, наносить масло и менять аксессуары.
Бинокулярная насадка обеспечивает комфорт при разных сценариях посадки. При межзрачковом расстоянии 64 мм тубусы можно развернуть выше горизонтали, увеличив высоту взора на 45 мм — полезно при длительной работе, когда важно разгрузить шею. Новые окуляры с увеличенной фронтальной линзой формируют широкое поле и уменьшают утомляемость глаз.
Фокусировочный узел спроектирован для точной и повторяемой настройки, особенно на больших увеличениях. Рукоятка тонкой фокусировки имеет отчетливую шкалу с ценой деления 1 мкм, а перемещение столика при повороте рукоятки на 360° составляет 0,1 мм — это позволяет вести аккуратную наводку на резкость и отслеживать положение по шкале без потери объекта.
Осветительная система и конденсор
Освещение реализовано в вариантах: галогенная лампа 20 Вт или светодиодный осветитель 1 Вт, оба с плавной регулировкой яркости. Такое решение дает возможность адаптировать микроскоп под конкретные задачи: галоген предпочтителен при критичных требованиях к непрерывному спектру, LED — для экономичного длительного сеанса и автономного питания. В комплект предусмотрены светофильтры (синий, зеленый, желтый) для коррекции цветового баланса и контраста.
Конденсор Аббе NA 1,25 центрируемый, с вертикальным перемещением, встроенной апертурной диафрагмой и держателем фильтров. Слот для слайдера темного поля и крепление «ласточкин хвост» упрощают переход к методу темного поля: установка сухого конденсора NA 0,9 или масляного NA 1,25 занимает минимальное время и не требует сложной перенастройки.
Области применения
- Учебный процесс в вузах: базовые и продвинутые практикумы
- Клиники и больницы: рутинная микроскопия мазков и срезов
- Лаборатории СЭС, экология, ветеринария, биология
- Исследования окрашенных и неокрашенных объектов в светлом и темном поле
Методы исследований
- Проходящий свет
- Светлое поле
- Темное поле*
Комплектация и варианты
В стандартную поставку входят широкопольные окуляры; возможна доукомплектация WF-5× и WF-20×, а также установка тринокулярной насадки для подключения систем визуализации. Револьвер рассчитан на 4 позиции, столик координатный с коаксиальным приводом, фокусировка коаксиальная, за счет перемещения столика. Допускается дооснащение конденсорами темного поля и сменными осветителями, включая автономный источник питания.
- Визуальная насадка: бинокулярная; опция — тринокулярная
- Окуляры: WF10×, WF16×; опции — WF-5×, WF-20×
- Объективы: ахроматы DIN на «бесконечность»; опции — более высокие классы
- Конденсор: Аббе NA 1,25, центрируемый; слот под слайдер темного поля
- Конденсор темного поля*: сухой NA 0,9; масляный NA 1,25
- Осветитель: галоген 20 Вт или LED 1 Вт; плавная регулировка яркости
Технические характеристики
- Диапазон увеличений: 40×–1600×
- Окуляры: 2× WF10×/18/∅23; 2× 16×/∅23
- Объективы (ахроматы, парфокал 45 мм): 4×/0,10/160/0,17; 10×/0,25/160/0,17; 40×/0,65/160/0,17, пруж.; 100×/1,25 (иммерс.), пруж.
- Оптическая длина тубуса: 160 мм
- Линейное поле изображения: 18 мм
- Визуальная насадка: поворот на 360°, угол 30°, МЗР 55–75 мм, диоптрийная подстройка ±5
- Фокусировка: коаксиальные ручки; цена деления тонкой фокусировки 0,002 мм
- Столик: 140×130 мм; перемещения 70×55 мм; цена деления 0,01 мм; правосторонние рукоятки
- Конденсор: NA 1,25, центрируемый, вертикальное перемещение, апертурная диафрагма, держатель фильтров
- Освещение: галогеновый 20 Вт проходящего света; опция LED 1 Вт
- Светофильтры: синий, зеленый, желтый
- Габариты: 34×25×47 см
- Масса: 6,06 кг
Практические преимущества
Удобная ручка для переноски, разворот револьвера «от наблюдателя», широкий выбор окуляров и конденсоров, а также точная механика фокусировки делают Биомед-4 практичным инструментом для ежедневной работы. Модель предоставляет ясную логику управления, поддерживает расширение комплектации и надежно держит настройки в динамичных условиях лаборатории.
*Наличие темного поля зависит от комплектации и установленного конденсора.
Доступные расширения
- 82301 — конденсор темного поля, сухой NA 0,9
- 82302 Конденсор темного поля маслянный 1.36
